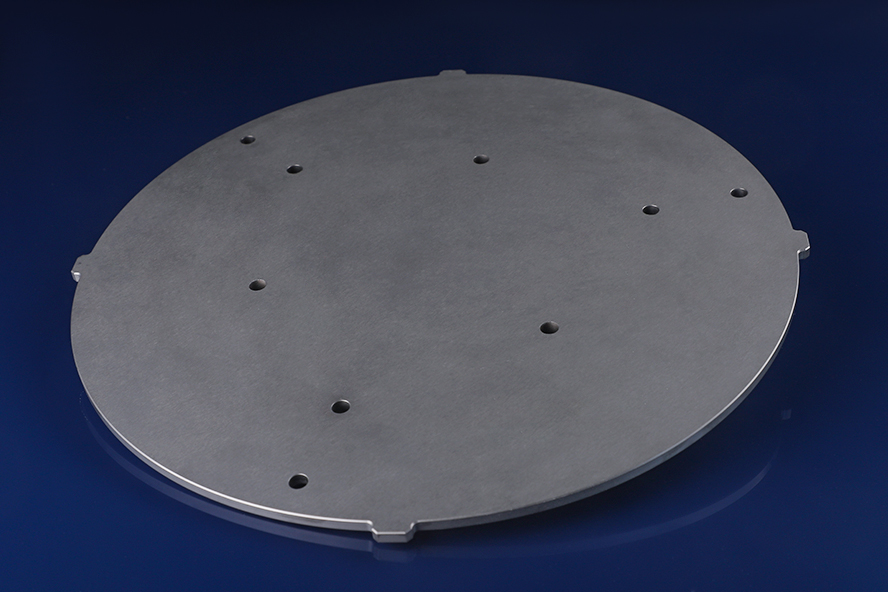

碳化硅陶瓷材料有哪些性能優勢

1. 極端的熱學性能

• 優異的熱導率：碳化硅陶瓷的熱導率非常高（約120-270 W/m·K，是氧化鋁陶瓷的5-10倍）。這意味著它能迅速、均勻地傳遞熱量。

  • 半導體應用體現：在靜電吸盤（ESC）中，高導熱性確保晶圓背面溫度高度均勻，對于刻蝕、薄膜沉積等工藝的均勻性至關重要。

• 出色的抗熱震性：因其高熱導率和較低的熱膨脹系數（約4.0-4.5×10??/K），碳化硅能承受急劇的溫度變化而不開裂。

  • 半導體應用體現：在工藝腔室內，部件需要經歷快速升溫和等離子體加熱，抗熱震性保證了長期可靠性。

2. 卓越的機械性能

• 高硬度與耐磨性：硬度僅次于金剛石和立方氮化硼，具有極佳的耐磨損、耐刮擦性能。

  • 半導體應用體現：在傳輸導軌或承載部件上，能承受晶圓盒（FOUP）數百萬次的滑動摩擦，使用壽命極長，顆粒產生少。

• 高強度與高剛度：在高溫下仍能保持很高的強度和模量，是高溫負載應用的理想材料。

  • 半導體應用體現：確保大型、復雜的部件（如大尺寸噴淋頭）在工藝壓力和熱應力下不變形，維持設計的幾何精度。

3. 優異的化學穩定性與高純度

• 極強的化學惰性：對絕大多數酸、堿、腐蝕性氣體在高溫下也具有極強的抵抗能力。

• 極低的氣體滲透率和出氣率：致密的燒結體幾乎不滲透工藝氣體，且在真空環境下釋放的氣體雜質極少。

  • 半導體應用體現：

    1. 耐等離子體刻蝕：在CF?、O?等強腐蝕性等離子體環境中，其侵蝕速率遠低于石英、氧化鋁等材料，壽命更長，污染更少。

    2. 保障工藝純度：作為噴淋頭、腔室內襯，不會與反應氣體發生副反應，避免污染工藝腔室，保證薄膜質量。

    3. 適用于多種工藝：從LPCVD到刻蝕，從硅工藝到化合物半導體工藝，都具有出色的兼容性。

4. 良好的電學性能（可控性）

• 碳化硅本身是寬帶隙半導體，但其陶瓷可以通過摻雜和工藝控制，實現從絕緣體到導體的電學性能調控。

  • 半導體應用體現：

    1. 靜電吸盤：通過精確控制電阻率和介電常數，可以高效產生約翰森-拉貝克力或庫侖力，實現晶圓的穩定吸附和快速裝卸。

    2. 射頻兼容性：在等離子體工藝中，其介電性能可控，能與射頻場良好兼容，不影響等離子體均勻性。

5. 低密度

• 密度約為3.1 g/cm³，顯著低于金屬（如鎢、鉬），但強度卻很高。

  • 半導體應用體現：減輕了移動部件（如傳輸臂、升降機構）的負載慣量，有利于實現更高的運動精度和速度。

為何碳化硅是半導體設備頂級部件之選

在半導體制造這個對 “純凈、均勻、穩定、可靠” 要求達到極致的領域，碳化硅陶瓷憑借其 “高導熱、高剛性、耐腐蝕、耐磨損、高純度、性能可控” 的 復合型性能優勢組合，解決了多個關鍵矛盾：

• 既要導熱好，又要耐腐蝕（傳統金屬導熱好但不耐蝕，石英耐蝕但導熱差）。

• 既要強度高，又要無污染（金屬強度高但可能引入污染，聚合物潔凈但強度低）。

• 既要耐高溫，又要尺寸穩（許多材料在熱循環下會疲勞或變形）。

因此，它在靜電吸盤、噴淋頭、腔室內襯/穹頂、加熱器、晶圓承載環、傳輸臂末端執行器等關鍵部件上，成為了驅動先進制程（如14nm以下邏輯芯片、3D NAND存儲）向更高良率、更均勻工藝邁進的核心材料基石。其高昂的制造成本，正在被其帶來的工藝性能提升、良率改善和維護周期延長所抵消，成為高端半導體設備中不可或缺的選擇。
